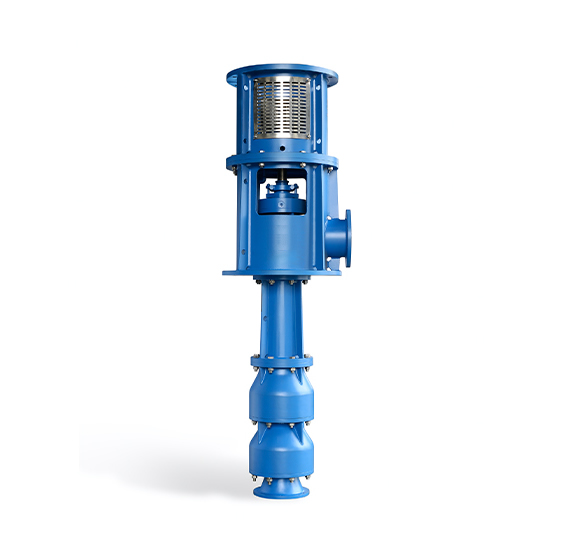

LC系列立式長軸透平泵

       LC系列立式長軸透平泵是湖南立佳機械引進國際知名企業長軸泵水力模型,結合國內立式長軸透平泵使用過程出現的問題,研發出適合各種環境下使用的立式長軸透平泵,適合輸送清水和含一定固體顆粒（如鐵屑、砂粒、煤粉等）的污水、具腐蝕性工業廢水、海水；輸送液體溫度不超過80℃。廣泛用于原生水處理廠，污水處理廠，冶金鋼鐵行業（特別是該行業漩流池輸送氧化鐵皮水）、電廠、礦山、市政工程及農田水利工程。該系列產品經過眾多用戶實際使用證明性能可靠,運行平穩,各指標符合國家標準!

LC型立式長軸透平泵型號說明：

　　400LC-62AX2-L

　　400 —— 泵出口直徑為400mm

　　LC —— 立式長軸透平泵

　　2 —— 葉輪級數為2（級數為1時略）

　　62 —— 未切割時單級設計點揚程為90m

　　A —— 葉輪外徑切割代號

　　L —— 液下深度m（L≤18m）

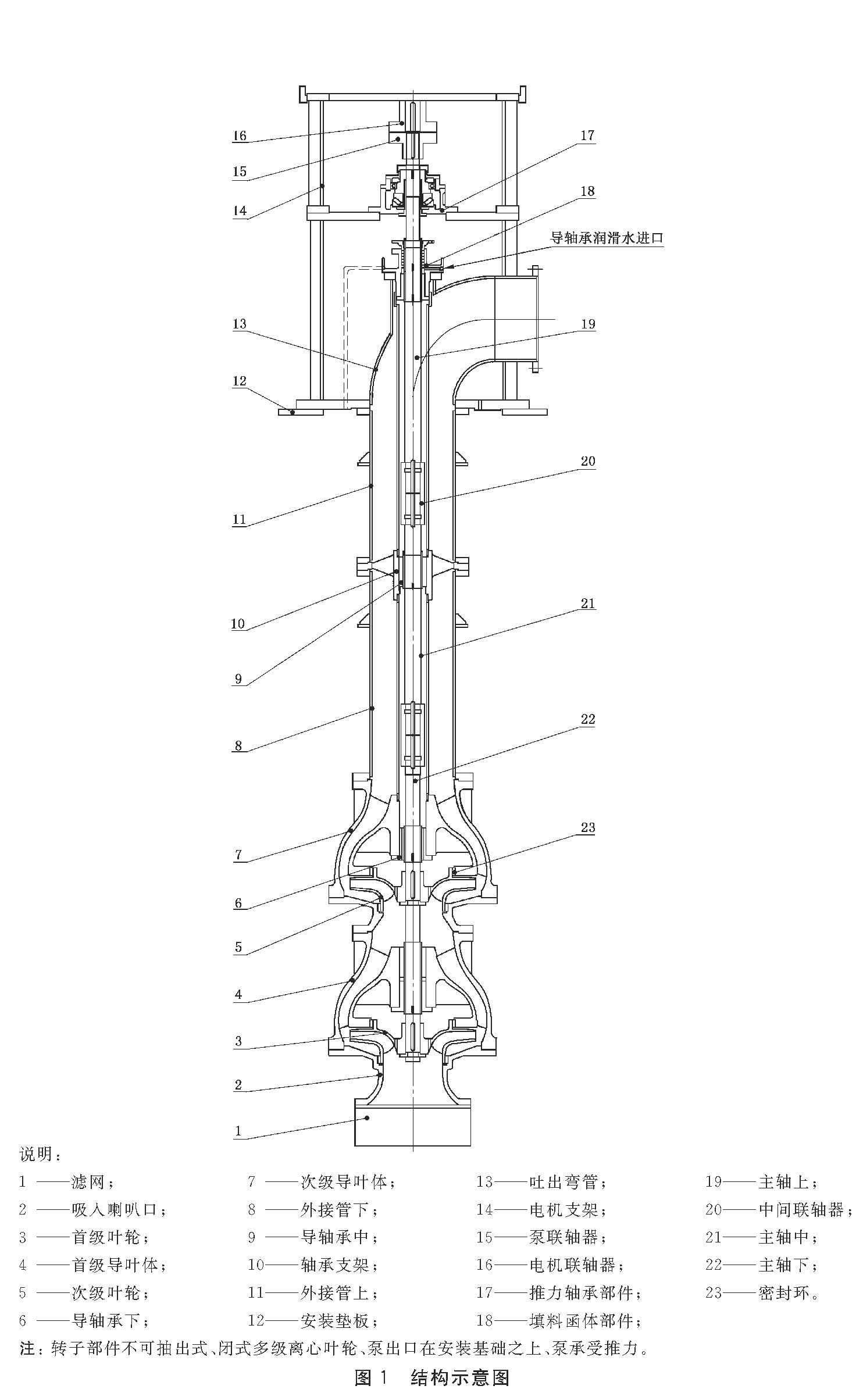

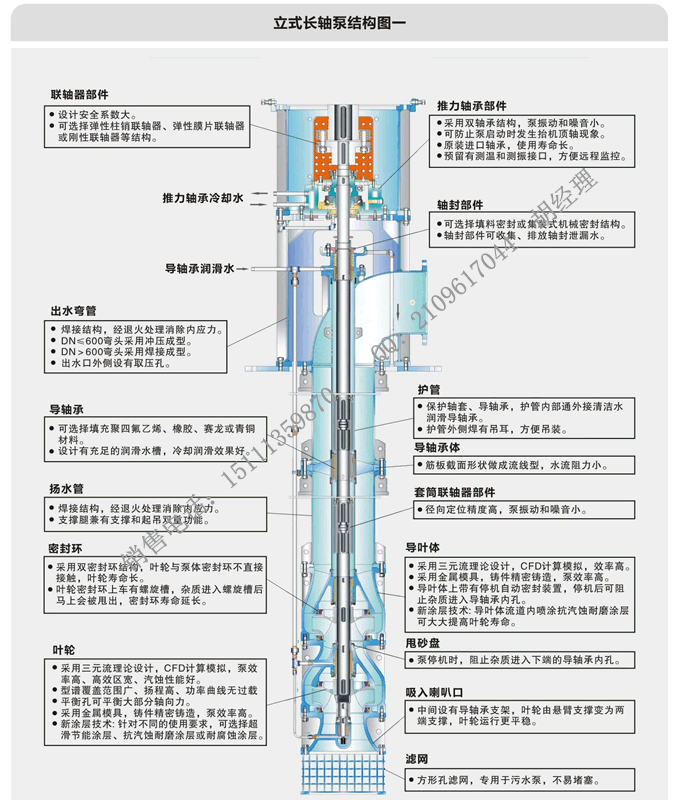

LC型立式長軸透平泵結構特點

　　LC型立式長軸透平泵入口垂直向下，出口水平，單基礎安裝，泵和電機直聯；從電機端俯視，泵為逆時針?lè)较蛐D(zhuǎn)，主要特點有：

　　1、用水力設計軟件優化設計，性能優越，并充分考慮了葉輪及導葉的抗磨蝕性，使葉輪等易損件壽命大大提高；產品運行平穩、安全可靠、高效節能。

　　2、水泵進口裝有濾網，開孔大小適當，既有效地防止大顆粒雜質進入泵內損壞水泵，同時又最大限度地減少了進口損失，提高了水泵效率。

　　3、葉輪采用平衡孔平衡軸向力，葉輪前后蓋板均設有可更換的密封環，保護葉輪及泵體。

　　4、泵中間軸、揚水管和護管為多節，中間接軸采用套筒聯軸技術。揚水管數量可根據用戶需要增減，適應不同的液下深度。葉輪、導葉體為多級，適應不同的揚程要求。

　　5、水泵揚水管由法蘭連接，中間有導軸承。水泵導軸承采用加強型填充聚四氟乙烯或加拿大賽龍軸承，也可采用丁腈橡膠（用于介質溫度高于55℃）。軸由護管保護，輸送污水時，導軸承須外接冷卻潤滑水。

　　6、泵的殘余軸向力和轉子部件的重量由電機座內的推力軸承承受或帶推力軸承的電機承受。推力軸承用稀油潤滑，并外接水進行冷卻。推力軸承可埋設溫控元件。

　　7、泵的軸封為填料密封，軸封及導軸承處裝有可更換的軸套，以保護軸，葉輪的軸向位置由軸承部件上端或泵聯軸器內的調整螺母來調整，十分方便。

　　8、水泵可配備控制柜，它具有根據液位自動啟停和過載報警及實時遠程監控等多種功能，可實現多泵聯網遠程集中控制?？趶酱笥?00mm的泵設有自動排氣系統。

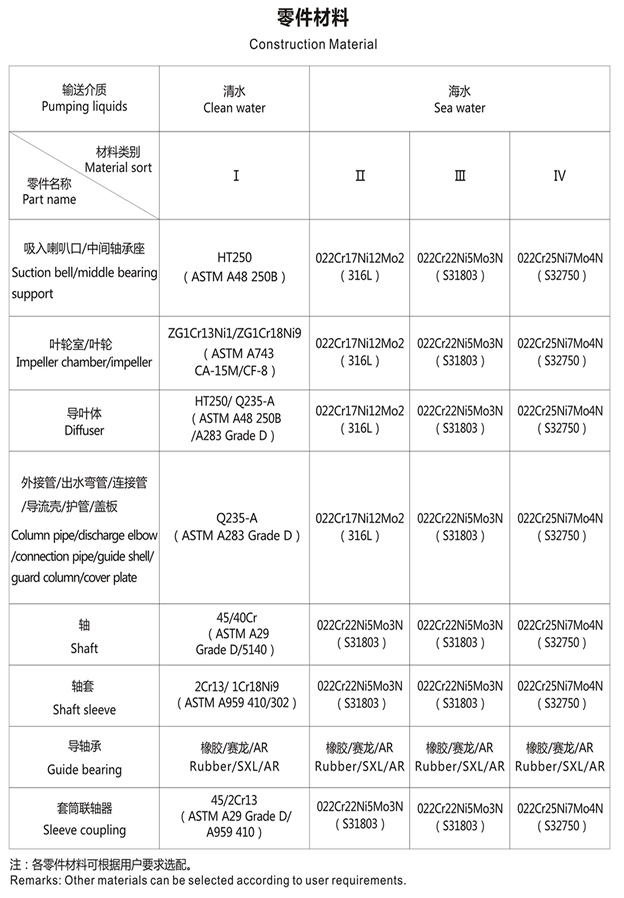

LC型立式長軸透平泵零件材質：

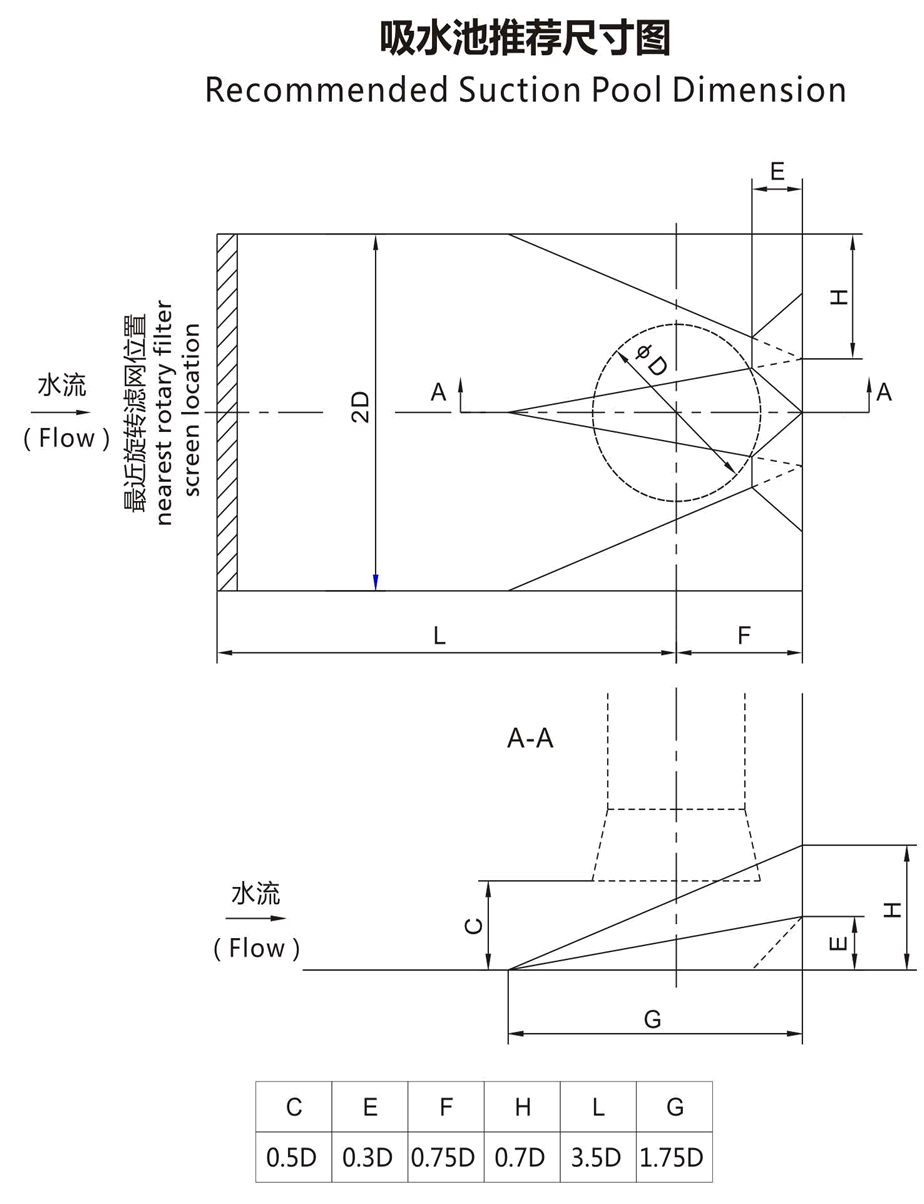

LC型立式長軸透平泵吸水池推薦尺寸:

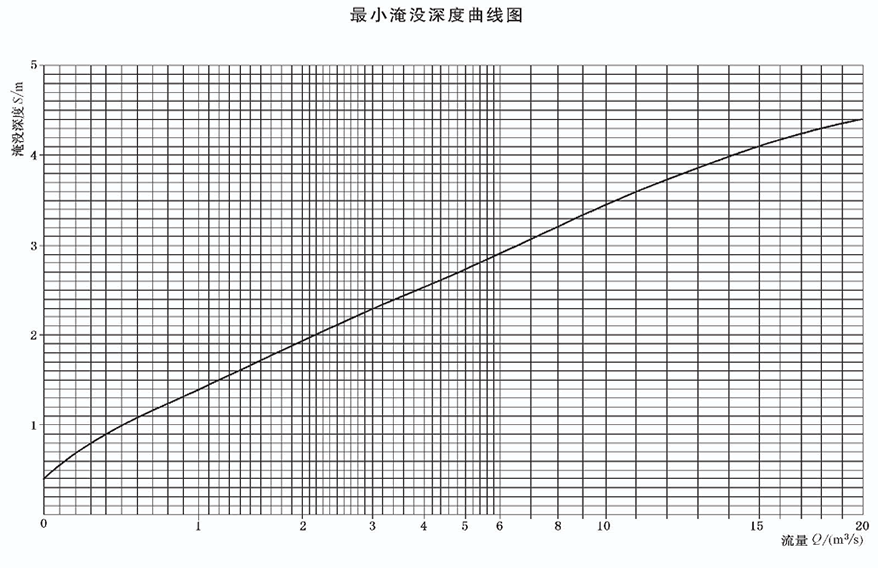

立式長軸透平泵最小淹沒深度曲線圖:

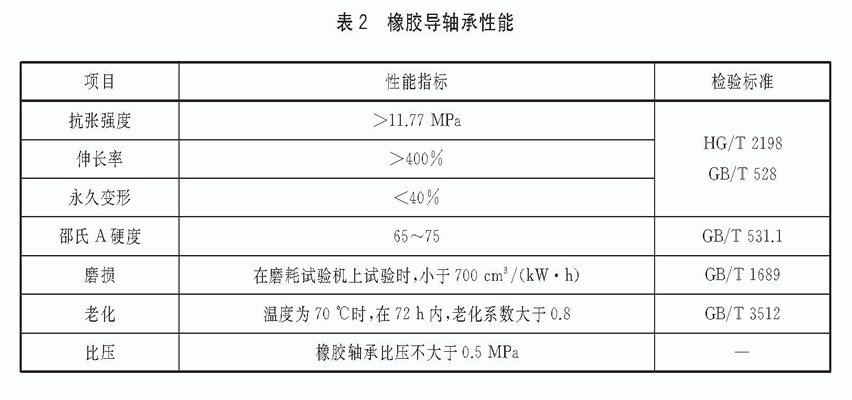

立式長軸透平泵橡膠導軸承性能技術要求:

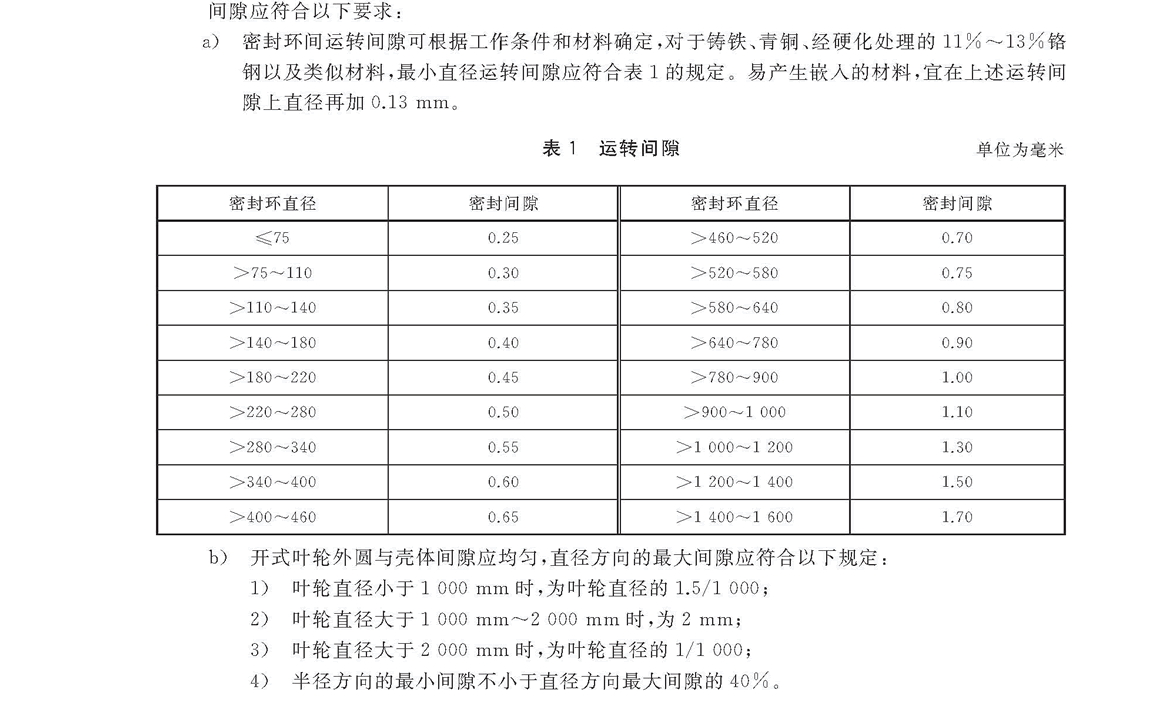

立式長軸透平泵運轉間隙技術要求:

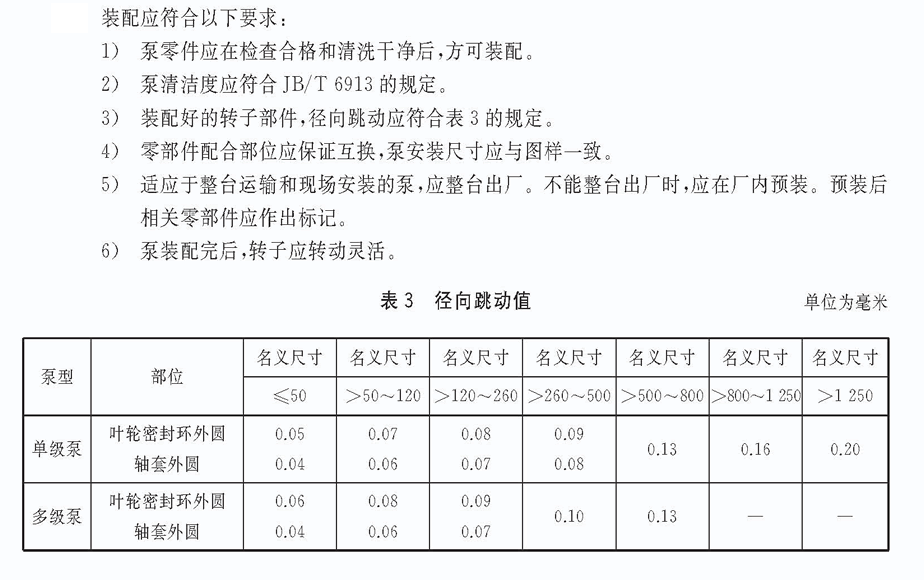

立式長軸透平泵裝配技術要求:

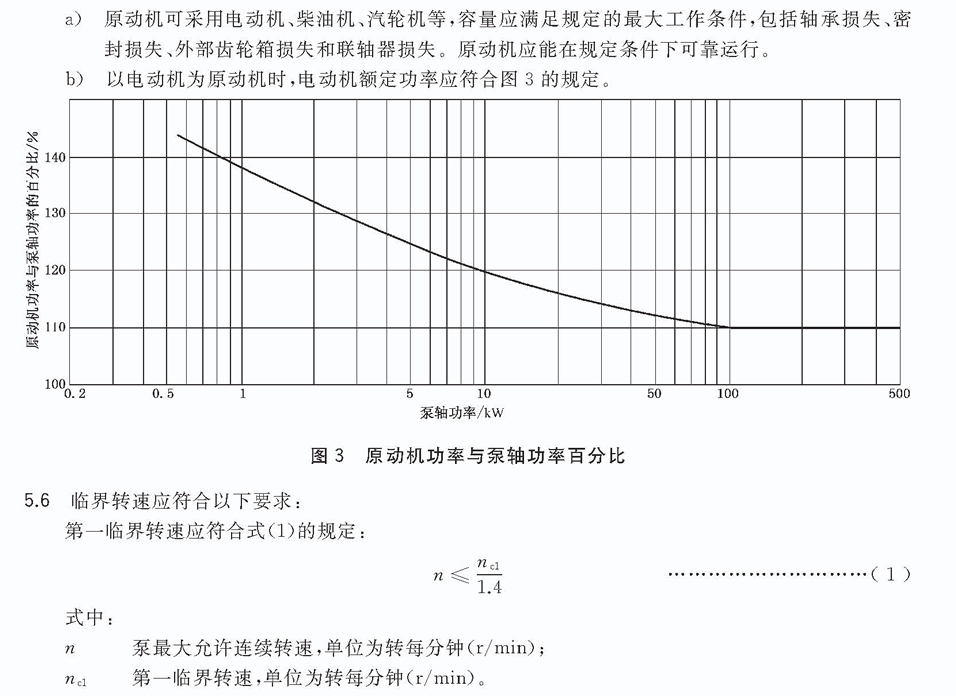

立式長軸透平泵原動機功率與泵軸功率百分比:

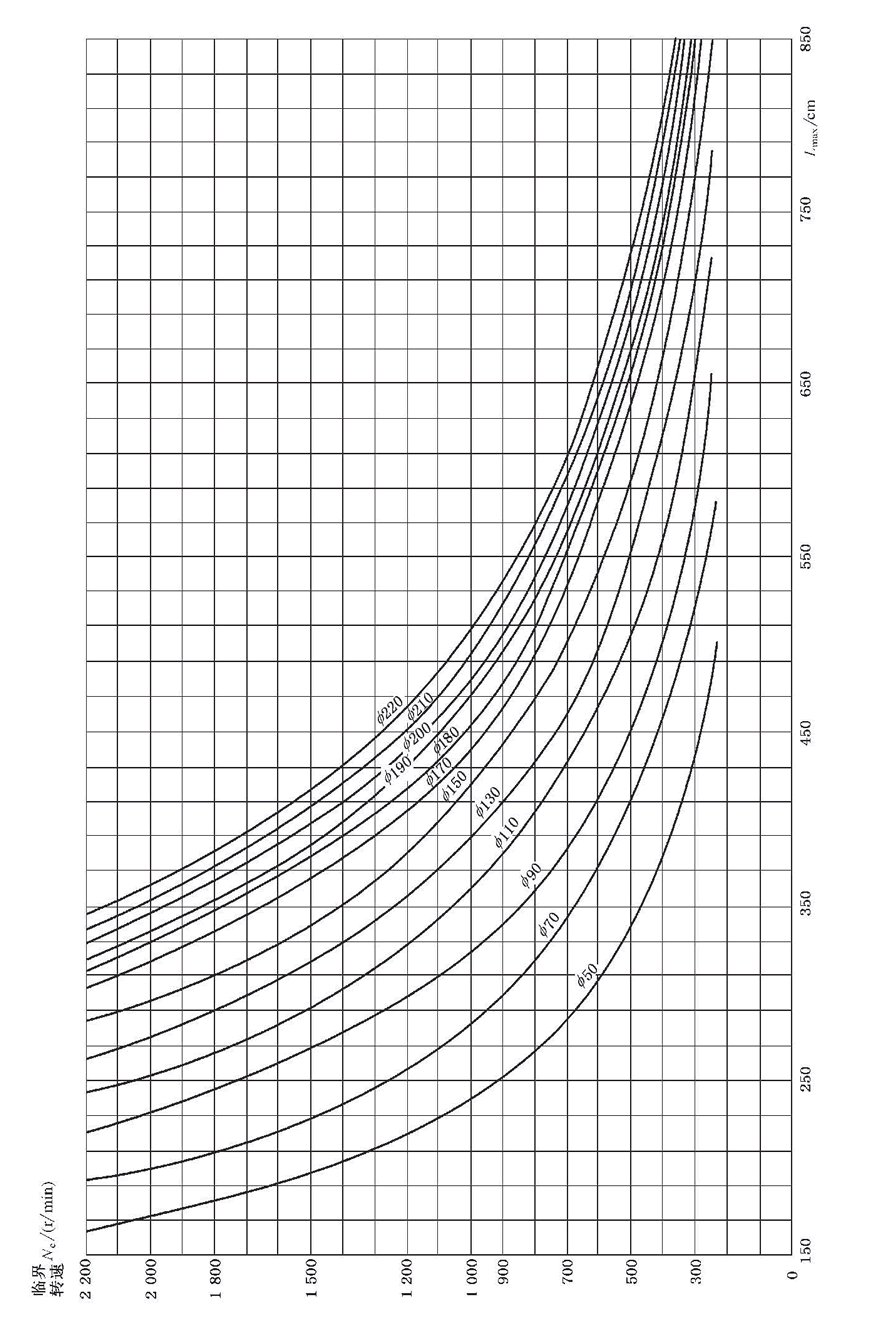

立式長軸透平泵最大軸承跨距及臨界轉速曲線圖:

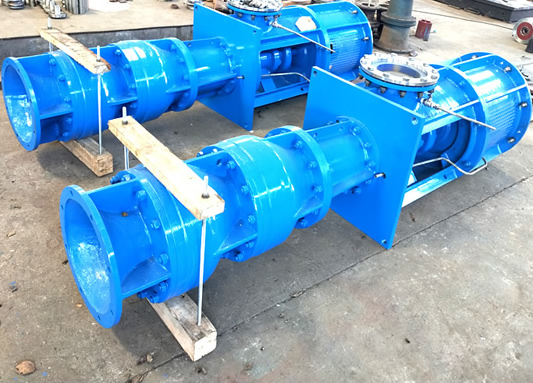

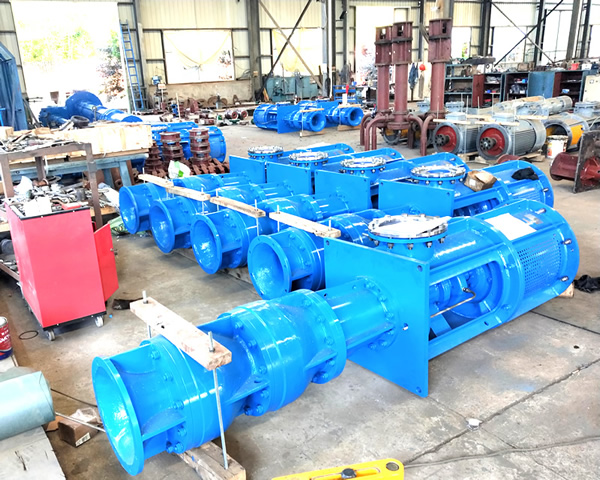

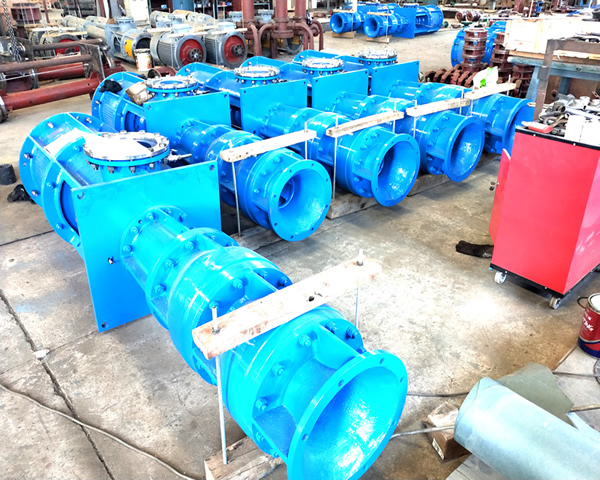

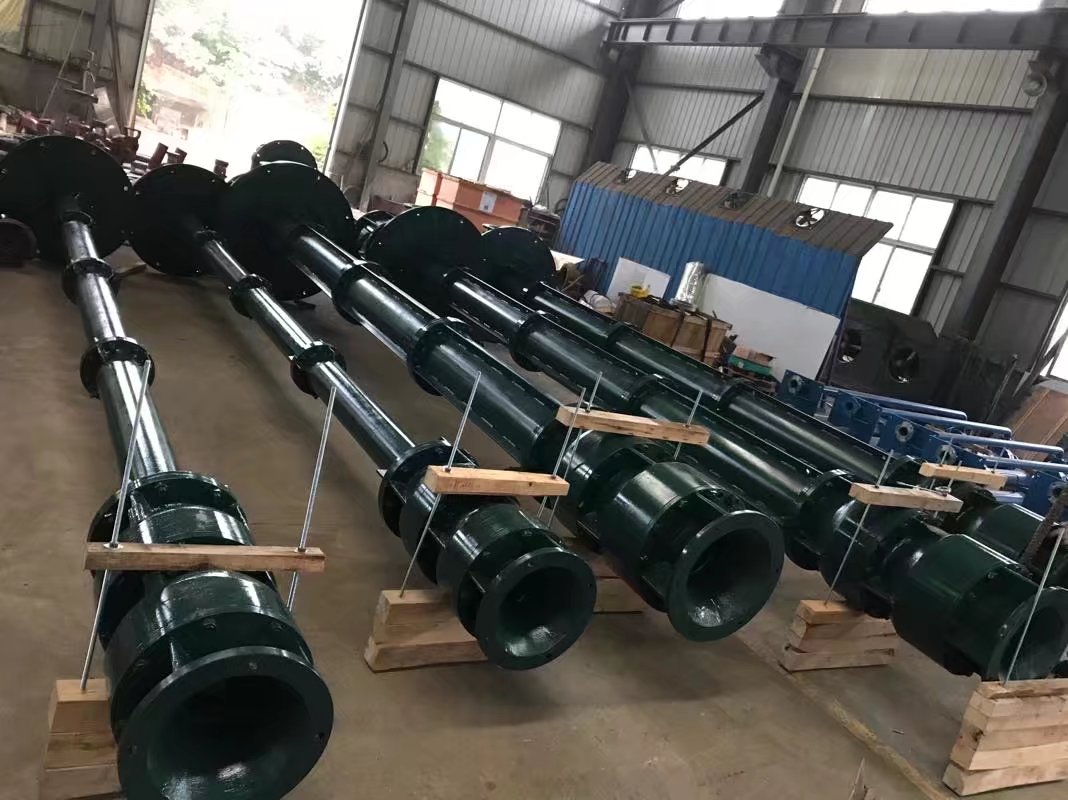

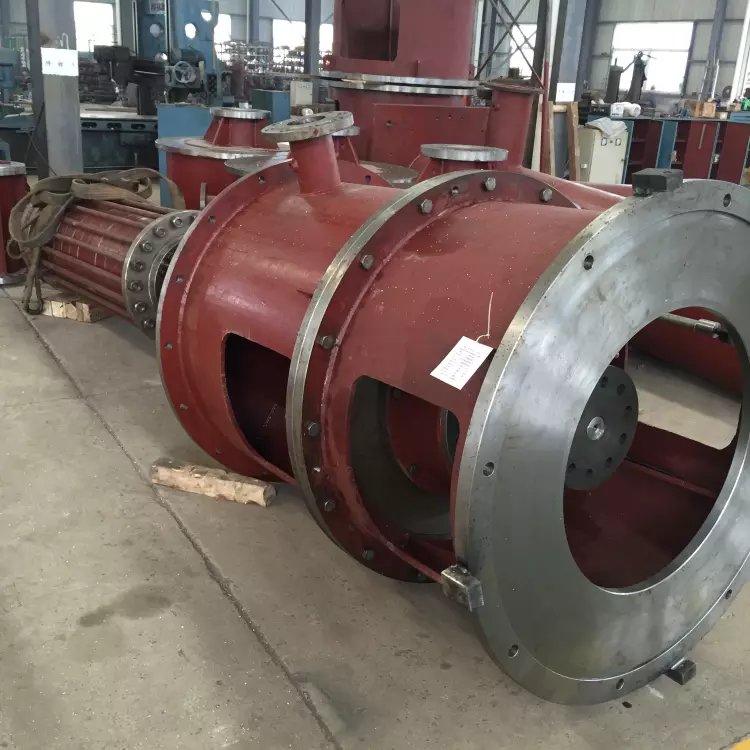

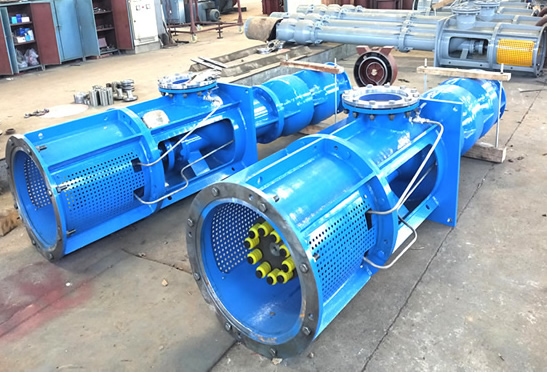

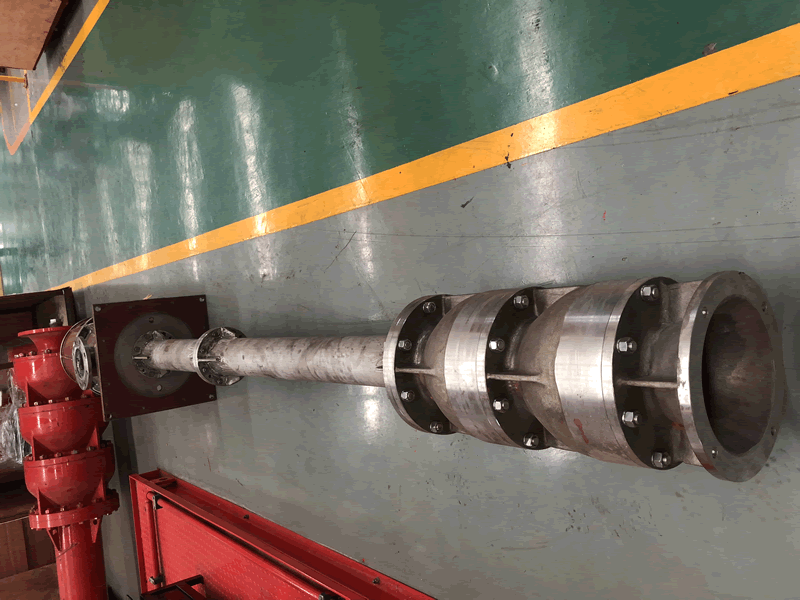

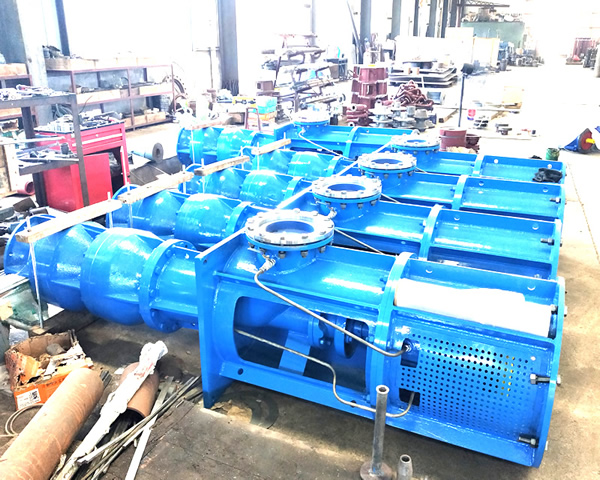

LC系列立式長軸透平泵現場生產圖片
